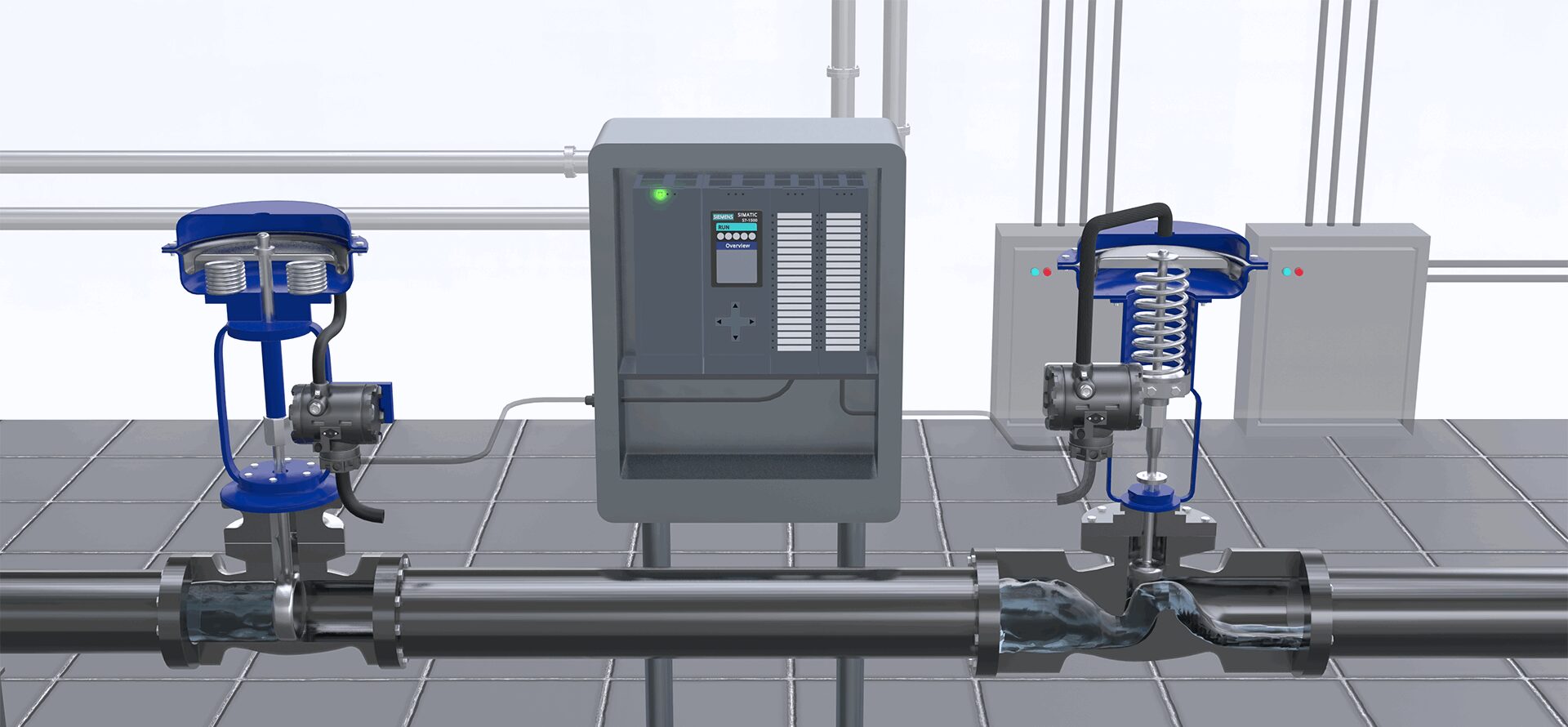

نصب صحیح کنترل ولو در خط لوله
نصب صحیح کنترل ولو در خط لوله
نصب کنترل ولو یکی از حساسترین مراحل در مونتاژ خطوط لوله است. حتی بهترین کنترل ولوها اگر طبق اصول مهندسی نصب نشوند، عملکرد مطلوبی نخواهند داشت. نصب نادرست میتواند باعث لرزش، خوردگی، گیر کردن ولو و حتی سوانح صنعتی شود.
جهت جریان و فلشگذاری
اولین و مهمترین نکته، توجه به جهت جریان است. بدنه اکثر کنترل ولوها دارای یک فلش (Arrow) است. این فلش جهت جریان سیال را نشان میدهد. در بسیاری از ولوها، ساختار داخلی به گونهای است که جریان باید از زیر پلاگ (Flow to open) یا از بالا (Flow to close) عبور کند. نصب ولو برعکس باعث میشود نیروی هیدرولیکی نامتعادل ایجاد شود. این موضوع باعث میشود اکچویتور نتواند ولو را باز نگه دارد یا نتواند آن را محکم ببندد. قبل از جوشکاری یا نصب، حتماً جهت فلش را با دیاگرام فرآیند (P&ID) چک کنید.
نیاز به استریت رانر (Straight Run)
برای اینکه جریان سیال آرام و یکنواخت وارد ولو شود، نیاز به لوله مستقیم در بالا و پایین ولو داریم. توربولانس یا آشفتگی ناشی از زانویی، شیرهای دیگر یا تغذیه پمپ باعث نوسان در کنترل میشود. به عنوان یک قانون استاندارد، باید در بالای ولو به اندازه 5 تا 10 قطر لوله (D) و در پایین آن به اندازه 3 تا 5 قطر لوله، مستقیم وجود داشته باشد. اگر فضا کافی نیست، میتوان از صافیهای داخلی (Flow Straighteners) استفاده کرد. این کار باعث افزایش دقت کنترل و کاهش استهلاک قطعات داخلی میشود.
نصب در دسترس برای تعمیرات
کنترل ولوها قطعات مصرفی هستند و نیاز به سرویس دورهای دارند. هنگام نصب، باید فضای کافی در اطراف ولو برای تعویض پکینگ، پلاگ و یا اکچویتور در نظر گرفته شود. همچنین، باید امکان بالا بردن ولو با جرثقیل یا بالابر وجود داشته باشد. اگر ولو در محلی بسیار تنگ یا غیرقابل دسترس نصب شود، زمان توقف (Downtime) خط برای تعمیرات به شدت افزایش مییابد. دسترسی آسان برای تنظیم پوزیشنر و خواندن مانومترها نیز ضروری است.
استفاده از شیرهای انفرادی (Bypass Valve)
توصیه میشود برای هر کنترل ولو، یک مسیر بایپس با شیرهای انفرادی (Gate Valve) نصب شود. در صورت خرابی کنترل ولو برای تعمیر، میتوانید کنترل ولو را از مدار خارج کنید و از مسیر بایپس برای ادامه تولید استفاده کنید. البته باید در نظر داشت که کیفیت کنترل در این حالت کاهش مییابد، اما توقف کامل تولید جلوگیری میشود.
نصب اکچویتور و زاویه
در نهایت، موقعیت اکچویتور روی ولو بسیار مهم است. اگر اکچویتور پنوماتیک است، باید طوری نصب شود که کلاهک اکچویتور در بالاترین نقطه قرار گیرد. این کار از ورود آب کندانس شده به دیافراگم جلوگیری میکند. در ولوهای گاز، اتصالات تنفس اکچویتور باید به محیط امن هدایت شوند.
رعایت این اصول نصب، عمر مفید کنترل ولو را افزایش داده و عملکرد سیستم را تضمین میکند.
