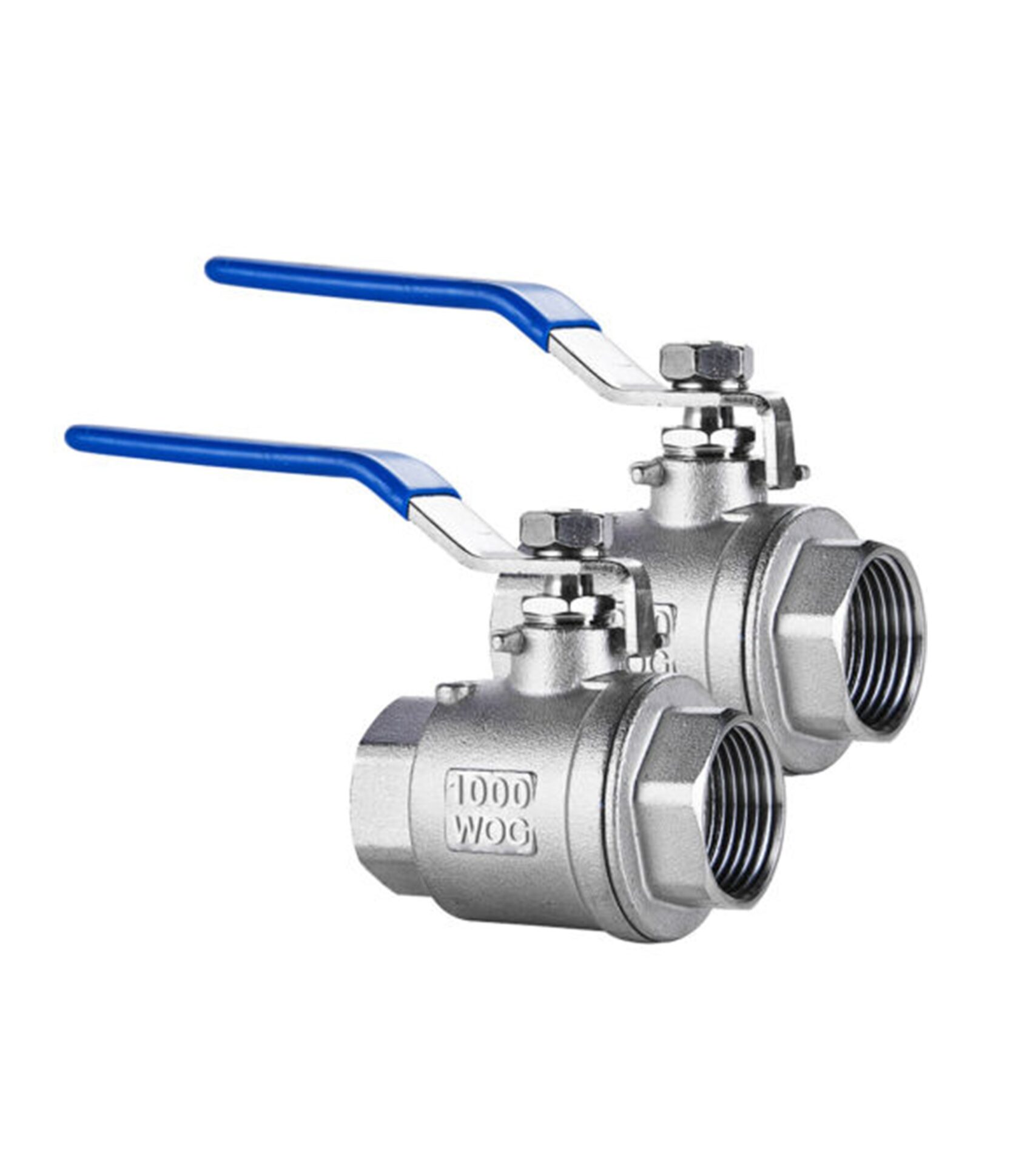

بال ولو Ball valve
بال ولو (Ball Valve) چیست؟ | بررسی کامل کاربردها، مزایا و نحوه عملکرد
در سیستمهای لولهکشی صنعتی و تأسیساتی، کنترل جریان سیالات اهمیت زیادی دارد. یکی از پرکاربردترین انواع شیرآلات صنعتی برای این منظور بال ولو یا شیر توپی (Ball Valve) است. این نوع شیر به دلیل ساختار ساده، عملکرد سریع و آببندی عالی در بسیاری از صنایع مورد استفاده قرار میگیرد.
در این مقاله با بال ولو، نحوه عملکرد، انواع، مزایا و کاربردهای آن در صنعت آشنا میشویم.
بال ولو (Ball Valve) چیست؟
بال ولو نوعی شیر صنعتی است که از یک گوی سوراخدار (Ball) برای کنترل جریان سیال استفاده میکند. این گوی داخل بدنه شیر قرار دارد و با چرخش ۹۰ درجهای دسته یا عملگر مسیر جریان را باز یا بسته میکند.
زمانی که سوراخ گوی در راستای مسیر لوله قرار گیرد، سیال عبور میکند و وقتی گوی بچرخد، مسیر جریان مسدود میشود.
اجزای اصلی بال ولو
یک بال ولو از چند بخش اصلی تشکیل شده است:
- بدنه شیر (Body)
- گوی یا بال (Ball)
- سیت یا نشیمنگاه (Seat)
- ساقه یا استم (Stem)
- دسته یا عملگر (Handle/Actuator)
- آببندها و اورینگها
این قطعات در کنار هم باعث عملکرد دقیق و آببندی کامل شیر میشوند.
نحوه عملکرد شیر توپی
عملکرد بال ولو بسیار ساده است. با چرخاندن دسته شیر به اندازه یک ربع دور (۹۰ درجه)، گوی داخل شیر میچرخد.
دو حالت اصلی وجود دارد:
- حالت باز (Open): سوراخ گوی در مسیر جریان قرار دارد و سیال عبور میکند.
- حالت بسته (Close): گوی میچرخد و مسیر عبور سیال کاملاً مسدود میشود.
به همین دلیل بال ولو به عنوان شیر قطع و وصل سریع شناخته میشود.
انواع بال ولو
بال ولوها بر اساس طراحی و کاربرد به انواع مختلفی تقسیم میشوند.
بال ولو فول پورت (Full Port)
در این نوع شیر، قطر سوراخ گوی برابر با قطر لوله است و افت فشار بسیار کم است.
ویژگیها:
- عبور کامل جریان
- مناسب برای خطوط اصلی انتقال سیالات
بال ولو ردیوس پورت (Reduced Port)
قطر سوراخ گوی در این نوع کمی کوچکتر از قطر لوله است.
ویژگیها:
- قیمت کمتر
- مناسب برای کاربردهای عمومی
بال ولو سه راهه (Three Way Ball Valve)
این نوع شیر دارای سه مسیر جریان است و برای تغییر مسیر جریان سیال استفاده میشود.
کاربردها:
- سیستمهای توزیع سیال
- خطوط فرآیندی صنعتی
بال ولو شناور (Floating Ball)
در این نوع طراحی، گوی آزادانه در داخل بدنه قرار دارد و با فشار سیال به سیت فشرده میشود.
ویژگی:
- آببندی عالی
بال ولو ترونیون (Trunnion Ball Valve)
در این نوع شیر، گوی توسط محورهایی در بالا و پایین نگه داشته میشود.
ویژگیها:
- مناسب برای فشارهای بالا
- استفاده در خطوط انتقال بزرگ
مزایای بال ولو
بال ولو یکی از محبوبترین شیرآلات صنعتی است زیرا مزایای زیادی دارد.
مهمترین مزایا:
- عملکرد سریع با چرخش ۹۰ درجه
- آببندی بسیار خوب
- افت فشار کم
- طول عمر بالا
- نگهداری آسان
- مقاومت بالا در برابر فشار
کاربردهای بال ولو در صنایع مختلف
بال ولو در بسیاری از صنایع مورد استفاده قرار میگیرد.
مهمترین کاربردها:
- صنایع نفت و گاز
- صنایع پتروشیمی
- سیستمهای آب و فاضلاب
- نیروگاهها
- صنایع غذایی
- صنایع دارویی
- سیستمهای تأسیسات ساختمانی
به دلیل آببندی مناسب، این شیرها برای سیالات مایع و گاز بسیار مناسب هستند.
جنس بدنه بال ولو
بال ولوها با متریالهای مختلفی تولید میشوند که انتخاب آنها به نوع سیال و شرایط کاری بستگی دارد.
رایجترین متریالها:
- استنلس استیل
- فولاد کربنی
- برنج
- چدن
- PVC
در صنایع شیمیایی و غذایی معمولاً از استنلس استیل استفاده میشود.
نکات مهم در انتخاب بال ولو
برای انتخاب بال ولو مناسب باید به چند عامل توجه کرد:
- فشار کاری سیستم
- دمای سیال
- نوع سیال (آب، گاز، مواد شیمیایی)
- قطر لوله
- نوع اتصال (رزوهای، فلنجی، جوشی)
انتخاب صحیح شیر باعث افزایش عمر سیستم و کاهش هزینههای تعمیرات میشود.
جمعبندی
بال ولو یا شیر توپی یکی از پرکاربردترین شیرآلات صنعتی در سیستمهای لولهکشی است. این شیر با استفاده از یک گوی سوراخدار جریان سیال را کنترل میکند و به دلیل عملکرد سریع، آببندی مناسب و مقاومت بالا در بسیاری از صنایع مورد استفاده قرار میگیرد.
شناخت انواع بال ولو و انتخاب نوع مناسب بر اساس شرایط کاری، نقش مهمی در افزایش کارایی و ایمنی سیستمهای صنعتی دارد.
