تعریف و کاربرد تخصصی شیر توپی پنوماتیک

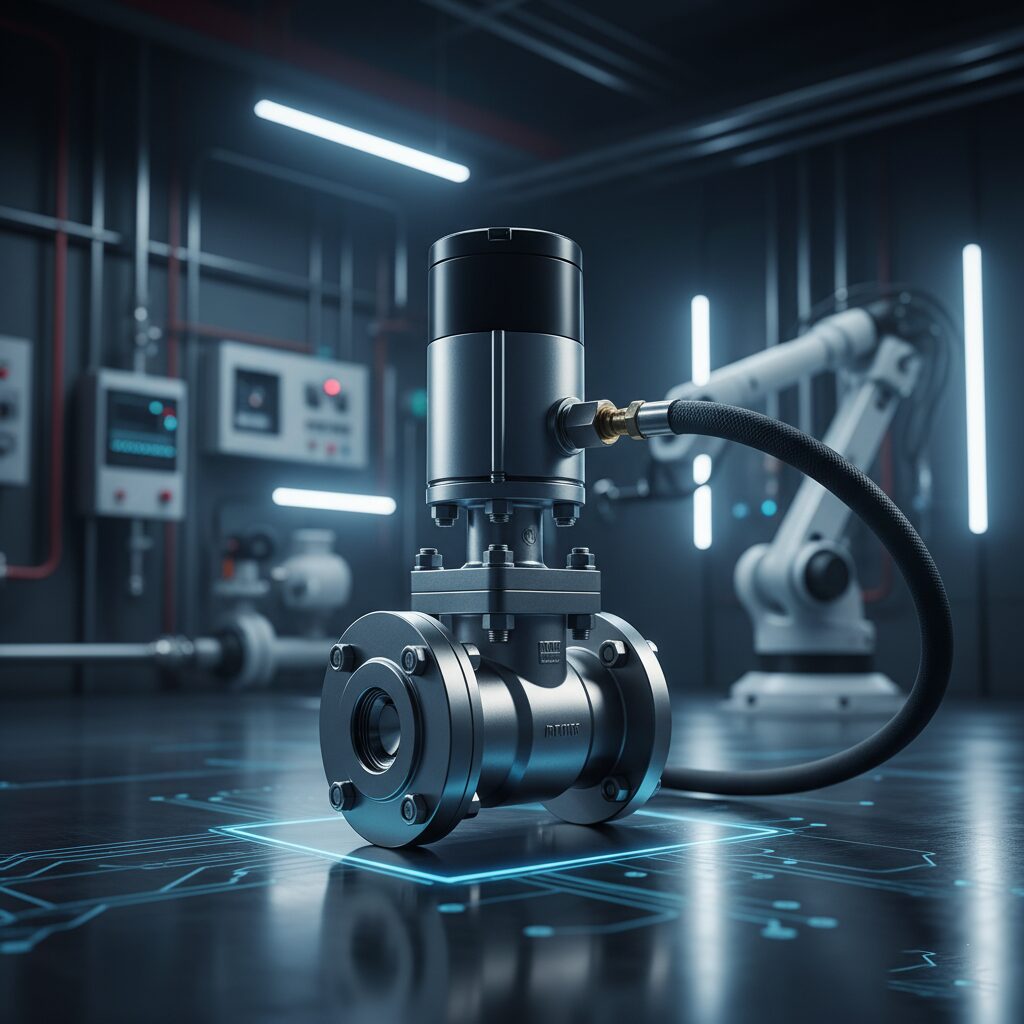

شیر توپی پنوماتیک ترکیبی از یک شیر توپی (Ball Valve) صنعتی با اکچویتور پنوماتیک (بادی) است که عمل باز و بسته شدن شیر را بهصورت خودکار و در کسری از ثانیه با استفاده از فشار هوای فشرده انجام میدهد.
کاربردها:
این محصول در خطوط نفت، گاز، پتروشیمی، آب، بخار، صنایع غذایی و دارویی جهت قطع و وصل یا کنترل سریع جریان سیال مورد استفاده قرار میگیرد. همچنین، ایدهآل برای خطوط نیازمند عملکرد ایمن (Fail Safe)، سرعت بالا و قابلیت کنترل مرکزی در اتوماسیون صنعتی است.
اجزای اصلی شیر توپی پنوماتیک
- بدنه شیر توپی (Ball Valve Body):ساختمان فلزی (استیل، فولاد، برنج یا آلیاژ مقاوم)، دارای مسیر کامل (Full Bore) یا بخشی، و یک توپ کروی سوراخدار.
- توپ (Ball):عنصر اصلی مسدود یا اجازهدهنده جریان، با قابلیت چرخش ۹۰ درجه.
- درپوش و آببندی (Seats & Seals):استفاده از PTFE یا سایر پلیمرهای صنعتی با مقاومت شیمیایی و حرارتی بالا.
- اکچویتور پنوماتیک:محرک بادی با سیلندر آلومینیومی/استیل، پیستون داخلی، فنر برگشت یا نوع Double Acting، پورتهای ورودی/خروجی هوا.
- اتصال ISO 5211:فلنج استاندارد برای نصب ایمن اکچویتور روی شیر، تضمین تطابق برندها و سرعت تعمیرات.
- سوئیچ انتهایی وضعیت (Limit Switch):یا سنسور موقعیت، برای ارسال سیگنال وضعیت باز/بسته به سیستم کنترل مرکزی.
- پوزیشنر یا کنترلر پنوماتیک:در مدلهای کنترل تدریجی (Modulating)، جهت تنظیم موقعیت توپ بین ۰ تا ۱۰۰٪ و کنترل دقیق دبی. خرید شیر توپی پنوماتیک
انواع شیر توپی پنوماتیک
- On/Off (دو وضعیتی):باز یا بسته کامل با فرمان مرکزی. رایج در مواقع قطع اضطراری جریان.
- Modulating (تدریجی):قابلیت تنظیم درصد باز/بستهبودن و کنترل دبی سیال با دقت بسیار بالا.
- Single Acting (فنر برگشت):عمل باز/بسته با هوا و برگشت خودکار با فنر؛ ایمن در موارد قطع هوا.
- Double Acting (عملکرد دوگانه):هوا برای باز و همچنین هوا برای بسته؛ مناسب خطوط با سیکل بالا و بینیاز از فنر.
مزایای کلیدی شیر توپی پنوماتیک
- سرعت عمل بسیار بالا (۱ تا ۳ ثانیه)
- ایمنی ذاتی (Fail Safe) در مدل فنر برگشت
- مقاومت عالی در شرایط انفجاری ATEX و محیطهای صنعتی خشن
- عمر کاری طولانی و سیکل عملکرد بالا (تا میلیونها بار)
- نگهداری ساده و هزینه تعمیر پایین
- قابلیت اتصال مستقیم به سیستمهای کنترل (PLC / DCS)
- حداقل افت فشار عبوری؛ مناسب سیالات با دبی بالا
- امکان تعویض اجزا و آببندی بدون توقف خط تولید
- قیمت شیر توپی پنوماتیک
معیارهای انتخاب صحیح شیر توپی پنوماتیک
- سایز و فشار طراحی شیر:بررسی قطر خط لوله و فشار کاری (PN16, PN25, PN40، …).
- جنس بدنه و توپ:انتخاب استیل/فولاد ضدزنگ برای Lines شیمیایی یا محیطهای خورنده.
- نوع اکچویتور (فنر برگشت/دوگانه):بسته به نیاز ایمنی و سیکل کاربری خط.
- تطابق استاندارد ISO 5211 و کیفیت ساخت اکچویتور
- دقت و قابلیت موقعیتیابی (تدریجی یا دو وضعیتی)
- نیاز به سنسور وضعیت یا ماژول فیدبک الکتریکی
- گواهیهای CE، ATEX، SIL و ISO برای تایید کیفیت و ایمنی
نکات اجرایی نصب و سرویس تخصصی
- بررسی سطح و همترازی فلنچ شیر و اکچویتور برای جلوگیری از تنش اضافی
- تست نشتی هوا و سیال طبق استاندارد API و DIN پیش از بهرهبرداری
- سیمکشی ایمن و استفاده از کابل شیلددار برای ارسال فرمان و فیدبک
- برنامهریزی نگهداری دورهای: تعویض آببند شیر، گریسکاری محور اکچویتور، کنترل فیلتر هوای ورودی
- رعایت سازگاری با اتاقهای انفجاری و محیطهای با ریسک بالا (نصب محفظه ضد انفجار)
- کالیبراسیون سوئیچ وضعیت و تست عملکرد fail-safe
- مستندسازی تستها و گزارش ثبتشده برای واحد فنی
- عمده شیر توپی پنوماتیک
مطالعات موردی (Case Study)
پتروشیمی پارس
استفاده از شیر توپی پنوماتیک فنر برگشت در خطوط تزریق اتانول:
افزایش سرعت واکنش خطوط اضطراری، کاهش ریسک نشت، و افزایش ایمنی تیم بهرهبرداری.
آبرسانی شهری
شیر توپی پنوماتیک Double Acting در خطوط توزیع آب:
سرویس منظم و عملکرد یکسان پس از ۲۵۰ هزار سیکل باز و بسته شدن؛ کاهش هزینه تعمیر به کمتر از ۵٪ نسبت به شیرهای موتوری معمولی.
استانداردهای بینالمللی و گواهیهای فنی
- API 6D / DIN 3357: الزامات طراحی و تست شیر توپی، بررسی نشتی، مقاومت مکانیکی و ایمنی
- ISO 5211: استاندارد جهانی ارتباط اکچویتور و شیر برای امکان مونتاژ سریع و مطمئن
- ATEX / IECEx: مجوز استفاده در محیطهای قابل اشتعال یا انفجاری (حضور گاز، بخار، غبار)
- SIL 2/3 (IEC 61508): تأیید سطح اطمینان برای کاربردهای ایمنی و اضطراری خطوط فرآیندی
- CE / UL: اعتبار صادراتی و کیفیت ساخت برای بازارهای اروپایی و آمریکای شمالی
- EN 161: ایمنی قطع گاز و الزامات عملکرد fail-safe برای خطوط انتقال و توزیع
فناوریهای روز اکچویتور پنوماتیک شیر توپی
- پوزیشنر هوشمند دیجیتال: تنظیم دقیق موقعیت شیر با فرمان PLC/DCS، امکان Auto Calibration و ارسال داده به اتوماسیون مرکزی
- سنسور داخلی وضعیت (Limit Sensor): ارسال سیگنال آنی OPEN/CLOSE به مانیتورینگ مرکزی، مناسب برای خطوط حیاتی
- اکچویتور پنوماتیک با محفظه ضد انفجار (Explosion Proof): افزایش ایمنی در محیطهای خطرناک (پتروشیمی، پالایشگاه)
- سیستم Self-Test و Diagnostic داخلی: پایش سیکل عملکرد، اعلام خرابی یا کاهش فشار عملکرد
- اتصال به سیستمهای IoT برای پایش از راه دور: مدیریت دادهها و گزارش سلامت شیر و اکچویتور روی داشبورد مدیریتی
- گروهبندی Maintenance-Free: مدلهایی با نیاز حداقل به سرویس ادواری، مناسب برای واحدهای تولیدی ۲۴/۷
نکات اجرایی و چکلیست تخصصی
الف) نصب حرفهای و راهاندازی
- همراستا بودن فلنچ اکچویتور و محور شیر هنگام مونتاژ برای جلوگیری از تنش و نشتی
- تست فشار و نشتی هوا/سیال طبق پروتکلهای API و DIN پیش از شروع فرآیند
- تایید سرعت حرکت باز و بسته شدن (نباید از بازه تعریفشده اکچویتور خارج گردد)
- سیمکشی برق و فرمان با کابل شیلددار و زمین مناسب برای جلوگیری از EMI
- ثبت وضعیت شیر و اکچویتور در نرمافزار مانیتورینگ (Startup log)
- فروش شیر توپی پنوماتیک
ب) نگهداری و سرویس دورهای
- بازبینی سالانه آببندها و Seats برای جلوگیری از نشتی
- کنترل و گریسکاری قسمتهای متحرک اکچویتور
- تست موقعیت و صحت عملکرد سوئیچ انتهایی هر ۶ ماه
- پاکسازی پورتهای هوای ورودی و بازبینی فیلتر هوا ماهانه
- مقایسه عملکرد واقعی با مشخصات دیتاشیت پس از هر تست عملکرد
