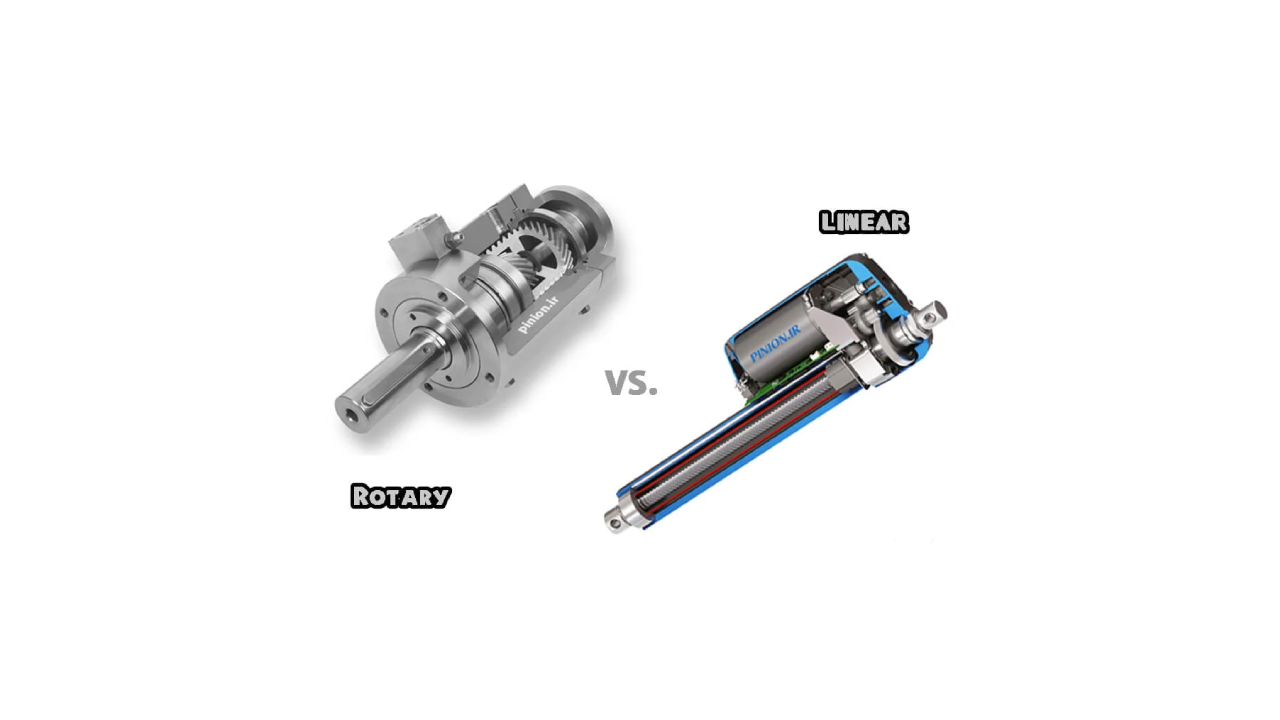

تفاوت اکچویتور بادی ربع گرد و خطی
تفاوت اکچویتور بادی ربع گرد و خطی
دو شکل متفاوت، یک هدف مشترک اکچویتورهای بادی در دو شکل اصلی ربعگرد و خطی وجود دارند. هر دو هوای فشرده را به حرکت تبدیل میکنند. اما طراحی مکانیکی آنها با هم فرق دارد. انتخاب بین این دو نوع، به نیاز دستگاه و فضای موجود بستگی دارد. بیایید تفاوتهای این دو را بررسی کنیم.
ساختار اکچویتور خطی (Linear) اکچویتور خطی، حرکت رفت و برگشتی دارد. هوای فشرده وارد یک سیلندر میشود و پیستون را به جلو هل میدهد. این حرکت یک خط مستقیم است. میلهی متصل به پیستون، شیر را به صورت خطی باز یا بسته میکند. این مدلها برای جکهای پنوماتیک و شیرهای گیتوالو مناسب هستند. اگر فضای کم دارید، این اکچویتور مناسب است.
ساختار اکچویتور ربعگرد (Rack & Pinion) در این مدل، حرکت خطی پیستون به چرخش تبدیل میشود. روی میلهی پیستون، یک دنده (Pinion) وجود دارد که با یک ریل (Rack) درگیر میشود. وقتی پیستون حرکت میکند، دنده روی ریل میچرخد. این چرخش، شیر را میچرخاند. اکچویتورهای ربعگرد برای شیرهای توپی و پروانهای عالی هستند. این مکانیزم چرخشی بسیار دقیق است.
تفاوت در ابعاد و فضا
اکچویتورهای خطی معمولاً طول بیشتری دارند. آنها در امتداد محور حرکت میکنند. اما اکچویتورهای ربعگرد، فضای کمتری اشغال میکنند. آنها در محیطهایی که فضا محدود است، کاربردیتر هستند. همچنین، اکچویتورهای خطی در صورت خرابی نیاز به فضای بیشتر برای تعمیر دارند. در حالی که ربعگرد جمع و جورتر است.
تفاوت در گشتاور و نیرو اکچویتورهای ربعگرد معمولاً گشتاور بالاتری تولید میکنند. چرخش دندهای باعث تقویت نیرو میشود. اما اکچویتورهای خطی نیروی مستقیم و صاف دارند. اگر شیر نیاز به چرخش 90 درجه دارد، مدل ربعگرد انتخاب بهتری است. اگر شیر نیاز به حرکت کشویی دارد، مدل خطی ضروری است. انتخاب مدل بر اساس نوع حرکت شیر انجام میشود.
هزینه و نگهداری اکچویتورهای ربعگرد ممکن است کمی گرانتر باشند چون مکانیزم پیچیدهتری دارند. دنده و ریل نیاز به روانکاری دقیق دارند. اما اکچویتورهای خطی سادهتر هستند و هزینهی کمتری دارند. نگهداری هر دو ساده است اما باید بررسی کنید که دندههای ربعگرد ساییده نشده باشند.
