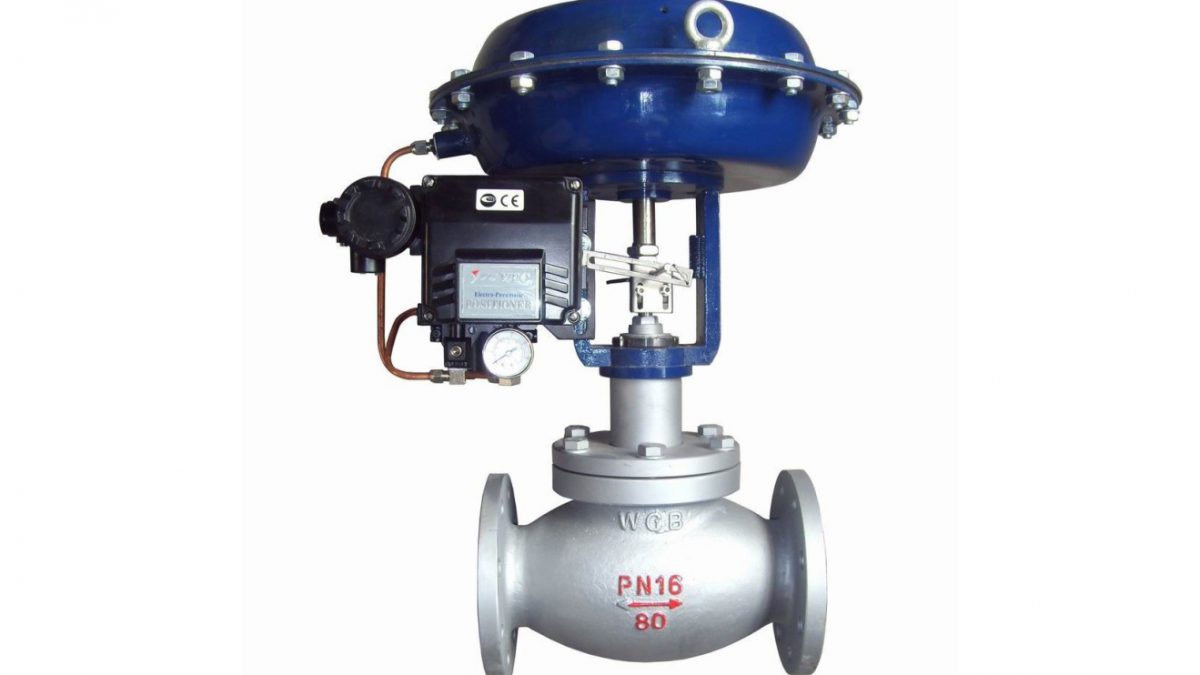

انتخاب کنترل ولو مناسب بر اساس Cv
انتخاب کنترل ولو مناسب بر اساس Cv
انتخاب کنترل ولو مناسب تاثیر مستقیمی بر راندمان سیستم دارد. یکی از مهمترین پارامترها در این انتخاب، ضریب دبی یا همان Cv است. این عدد نشاندهنده توانایی شیر در عبور سیال است. اگر Cv اشتباه انتخاب شود، سیستم یا دچار افت فشار شدید میشود یا کنترل ناپایداری خواهد داشت.
مفهوم Cv و اهمیت آن
Cv مخفف “Coefficient of Flow Valve” است. این عدد تعریف میکند که چند گالون آب در دمای 60 درجه فارنهایت، با افت فشار 1 PSI میتواند از شیر عبور کند. در واقع، Cv معیاری برای ظرفیت جریان شیر است. هرچه عدد Cv بزرگتر باشد، شیر میتواند سیال بیشتری را عبور دهد. مهندسان برای انتخاب سایز شیر، ابتدا نیاز به محاسبه Cv مورد نیاز فرآیند دارند.
محاسبه Cv مورد نیاز
برای محاسبه Cv دقیق، باید پارامترهای مختلفی را در نظر بگیرید. شما نیاز به دانستن دبی جریان مورد نظر (Q)، فشار ورودی (P1) و فشار خروجی (P2) دارید. همچنین، چگالی سیال و دمای آن تاثیرگذار است. فرمولهای استانداردی برای این محاسبه وجود دارد که با جایگذاری این اعداد، Cv طراحی به دست میآید. اگر فشار خروجی خیلی کم شود و به فشار بخار سیال برسد، جریان به حالت سد شده (Choked Flow) در میآید. در این حالت، افزایش افت فشار تاثیری بر افزایش جریان ندارد و فرمول محاسبه تغییر میکند.
اثر انتخاب اشتباه سایز
انتخاب شیری با خیلی کوچکتر از Cv مورد نیاز، باعث محدودیت جریان میشود. شیر باید کاملاً باز شود تا دبی مطلوب تامین شود. این کار باعث میشود کنترل دقیق از بین برود و شیر فقط نقش یک روزنه ساده را بازی کند. همچنین، سرعت سیال داخل شیر زیاد شده و باعث فرسایش و خوردگی سریع قطعات داخلی میشود. از طرف دیگر، انتخاب شیر خیلی بزرگ که Cv آن بالاست، نیز مشکلاتی دارد. در این حالت، شیر با بازشدگی کم (مثلاً 10 تا 20 درصد) کار میکند. در بازشدگیهای کم، کنترل ولوها دقت خود را از دست میدهند. نوسان یا هانتینگ رخ میدهد و عمر واشرها به دلیل سرعت بالای جریان کاهش مییابد.
قانون 30 تا 70 درصد
به عنوان یک قانون کلی، مهندسان سعی میکنند شیری را انتخاب کنند که Cv نامی آن حدود 1.2 تا 1.5 برابر Cv محاسبه شده باشد. این کار باعث میشود که در شرایط عادی، شیر بین 30 تا 70 درصد باز باشد. این محدوده بهترین ناحیه برای کنترل دقیق و پایدار است. همچنین، اجازه میدهد در شرایط اضطراری ظرفیت اضافی داشته باشیم.
بنابراین، دقت در محاسبه Cv و تطبیق آن با کاتالوگ سازنده، گام اول برای طراحی یک سیستم کنترل پایدار است.
