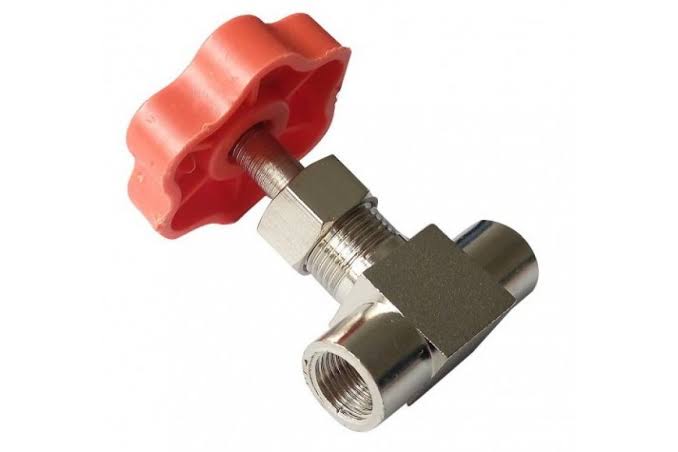

مشخصات شیر فلکه سوزنی
مشخصات شیر فلکه سوزنی (Globe Valve) | بررسی کامل ویژگیها و کاربردها
در سیستمهای لولهکشی صنعتی و تأسیساتی، کنترل دقیق جریان سیالات اهمیت زیادی دارد. یکی از پرکاربردترین انواع شیرآلات برای این منظور شیر فلکه سوزنی یا گلوب ولو (Globe Valve) است. این نوع شیر به دلیل طراحی خاص خود امکان تنظیم و کنترل دقیق جریان سیال را فراهم میکند و در بسیاری از صنایع مورد استفاده قرار میگیرد.
در این مقاله به بررسی مشخصات شیر فلکه سوزنی، اجزای اصلی، مزایا و کاربردهای آن میپردازیم.
شیر فلکه سوزنی چیست؟
شیر فلکه سوزنی نوعی شیر صنعتی است که برای تنظیم و کنترل جریان سیالات در خطوط لوله استفاده میشود. در این شیر، حرکت عمودی یک دیسک یا پلاگ باعث باز و بسته شدن مسیر جریان میشود.
به دلیل شکل خاص مسیر جریان و طراحی دیسک، این شیر امکان کنترل تدریجی جریان را فراهم میکند و به همین دلیل در بسیاری از سیستمهای صنعتی کاربرد دارد.
اجزای اصلی شیر فلکه سوزنی
شیر فلکه سوزنی از چند بخش اصلی تشکیل شده است:
- بدنه شیر (Body)
- درپوش یا بونت (Bonnet)
- دیسک یا سوزن (Disc)
- ساقه یا استم (Stem)
- سیت یا نشیمنگاه (Seat)
- فلکه یا هندویل (Handwheel)
- پکینگ و آببندها
این اجزا در کنار هم باعث کنترل دقیق جریان و عملکرد مناسب شیر میشوند.
مشخصات فنی شیر فلکه سوزنی
در هنگام انتخاب شیر فلکه سوزنی باید به مشخصات فنی آن توجه کرد.
نوع اتصال
شیرهای سوزنی با روشهای مختلفی به خطوط لوله متصل میشوند:
- اتصال رزوهای
- اتصال فلنجی
- اتصال جوشی
انتخاب نوع اتصال به قطر لوله و فشار کاری سیستم بستگی دارد.
سایز شیر
شیر فلکه سوزنی در سایزهای مختلف تولید میشود، از سایزهای کوچک تأسیساتی تا سایزهای بزرگ صنعتی.
رایجترین سایزها:
- ½ اینچ
- 1 اینچ
- 2 اینچ
- 4 اینچ و بیشتر
فشار کاری
شیرهای سوزنی بر اساس کلاس فشاری مختلفی تولید میشوند.
کلاسهای رایج شامل:
- Class 150
- Class 300
- Class 600
انتخاب کلاس فشار باید متناسب با فشار سیستم انجام شود.
جنس بدنه
جنس بدنه شیر فلکه سوزنی بسته به نوع سیال و شرایط کاری متفاوت است.
متریالهای رایج:
- چدن
- فولاد کربنی
- استنلس استیل
- برنج
در محیطهای خورنده معمولاً از استنلس استیل استفاده میشود.
محدوده دمای کاری
بسته به نوع متریال و آببندها، این شیرها میتوانند در دمای پایین یا بالا مورد استفاده قرار گیرند.
در سیستمهای بخار یا سیالات داغ، استفاده از متریال مقاوم در برابر حرارت ضروری است.
مزایای شیر فلکه سوزنی
شیر فلکه سوزنی به دلیل طراحی خاص خود دارای مزایای زیادی است:
- کنترل دقیق جریان سیال
- آببندی مناسب
- مقاومت بالا در برابر فشار
- عملکرد قابل اعتماد
- مناسب برای سیستمهای تنظیم جریان
معایب شیر فلکه سوزنی
با وجود مزایای زیاد، این نوع شیر معایبی نیز دارد:
- افت فشار بیشتر نسبت به برخی شیرها
- سرعت کمتر در باز و بسته شدن
- نیاز به چرخش چند دور فلکه
کاربردهای شیر فلکه سوزنی
شیر فلکه سوزنی در بسیاری از صنایع مورد استفاده قرار میگیرد.
مهمترین کاربردها:
- سیستمهای بخار
- خطوط انتقال آب
- صنایع نفت و گاز
- نیروگاهها
- صنایع پتروشیمی
- تأسیسات صنعتی
این شیرها در سیستمهایی که نیاز به کنترل دقیق جریان دارند بسیار کاربردی هستند.
تفاوت شیر فلکه سوزنی با شیر کشویی
دو نوع شیر رایج در خطوط لوله شیر کشویی و شیر سوزنی هستند.
تفاوت اصلی آنها:
- شیر کشویی برای قطع و وصل کامل جریان استفاده میشود.
- شیر سوزنی برای تنظیم و کنترل جریان کاربرد دارد.
به همین دلیل انتخاب نوع شیر باید بر اساس نوع کاربرد انجام شود.
نکات مهم در انتخاب شیر فلکه سوزنی
برای انتخاب شیر مناسب باید به چند عامل توجه کرد:
- نوع سیال
- فشار و دمای سیستم
- جنس بدنه شیر
- سایز و نوع اتصال
- استاندارد تولید
انتخاب صحیح باعث افزایش کارایی سیستم و کاهش هزینههای تعمیر و نگهداری میشود.
جمعبندی
شیر فلکه سوزنی یکی از مهمترین شیرآلات صنعتی برای کنترل و تنظیم جریان سیالات است. این شیر به دلیل طراحی خاص خود امکان تنظیم دقیق جریان را فراهم میکند و در صنایع مختلفی مانند نفت و گاز، پتروشیمی، نیروگاهها و سیستمهای تأسیساتی مورد استفاده قرار میگیرد.
شناخت مشخصات فنی و انتخاب صحیح این شیر میتواند باعث بهبود عملکرد سیستم و افزایش عمر تجهیزات شود.
