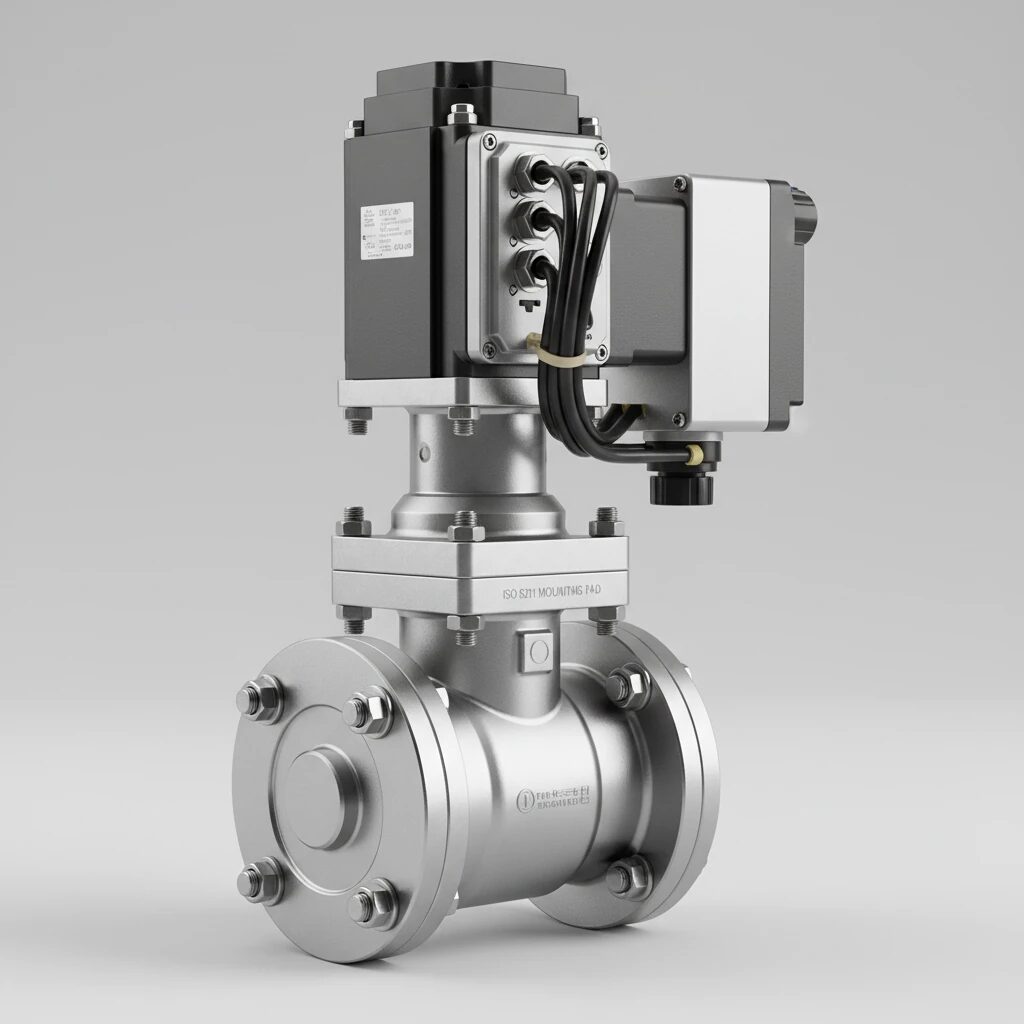

شیر اکچویتور؛ قلب اتوماسیون و کنترل خطوط فرآیندی
شیر اکچویتور یکی از اصلیترین اجزای اتوماسیون صنعتی، پتروشیمی، نیروگاه، خطوط آب و فاضلاب و پروژههای نفت و گاز است. این تجهیز ترکیبی از یک شیر صنعتی (ولو) و اکچویتور (محرک) است که عمل باز و بسته شدن یا تنظیم موقعیت شیر را به صورت خودکار انجام میدهد. نقش حیاتی این تجهیز، حذف نیاز به اعمال نیروی دستی و فراهمکردن کنترل سریع، دقیق و ایمن بر جریان سیالات، گازها و بخار صنعتی است.
انواع اکچویتورهای شیر
در صنعتیسازی و هوشمندسازی خطوط، انتخاب نوع اکچویتور متناسب با نوع شیر، ویژگی فرآیند و سطح ایمنی پروژه اهمیت فراوانی دارد. اکچویتورها به چهار دستهی اصلی تقسیم میشوند:
- اکچویتور برقی (Electric Actuator): با استفاده از موتور الکتریکی، فرمان باز و بسته یا تنظیم موقعیت را اعمال میکند. مناسب برای پروژههای نیازمند کنترل هوشمند، اتصال به PLC، و سیستمهای SCADA و مانیتورینگ مرکزی.
- اکچویتور پنوماتیک (Pneumatic Actuator): حرکت توسط فشار هوای فشرده انجام میشود. مشهور به سرعت بالا، ایمنی ذاتی و سازگاری با محیطهای خطرناک (ATEX)، به ویژه در خطوط اضطراری یا سیکل بالا. قیمت شیر اکچویتور
- اکچویتور هیدرولیک (Hydraulic Actuator): وابسته به فشار روغن یا سیال هیدرولیکی، مناسب شیرهای سایز بزرگ، فشار بالا و قدرت زیاد.
- اکچویتور دستی (Manual Actuator): شامل هندویل یا لور، برای موارد اقتصادی یا خطوط کماهمیت و مواقع اضطراری.
هر نوع اکچویتور با شیر (توپی، پروانهای، کشویی، کنترل) قابلیت ترکیب دارد و انتخاب بر اساس سایز شیر، فشار کاری، سرعت واکنش و الزامات ایمنی صورت میگیرد.
اجزای فنی شیر اکچویتور
یک شیر اکچویتور استاندارد شامل موارد زیر است:
- بدنه شیر (Valve Body): معمولاً از فولاد، استیل ضدزنگ یا آلیاژ مقاوم به خوردگی تولید میشود.
- اکچویتور یا محرک: شامل موتور (برقی/بادی/هیدرولیک)، گیربکس، فنر برگشت و سنسور موقعیت.
- پوزیشنر (Positioner): سیستم هوشمند تنظیم موقعیت شیر با فیدبک آنی، جهت کنترل تدریجی یا خطی.
- سوئیچ وضعیت و سنسور موقعیت: جهت مانیتورینگ وضعیت باز/بسته یا درصد گشودگی بصورت لحظهای.
- اتصالات استاندارد ISO/IEC: تضمین مونتاژ ایمن، تعویض سریع و استانداردسازی قطعات یدکی. خرید شیر اکچویتور
- سیستمهای حفاظتی (Explosion Proof, IP67): برای کار در محیطهای خطرناک، مرطوب یا پرگردوخاک.
مزایا و ارزش افزوده شیر اکچویتور
- کنترل دقیق فرآیند: امکان تنظیم دقیق جریان دبی، فشار و دما.
- افزایش بهرهوری و ایمنی: حذف خطای انسانی و تضمین واکنش سریع در شرایط اضطراری.
- کاهش هزینههای تعمیر و نگهداری: عمر بالای قطعات و سیستم خودآزمایی (Self-Diagnosis).
- اتصال هوشمند به اتوماسیون مرکزی: دریافت و ارسال داده بر بستر پروتکلهای صنعتی (Modbus, Profibus, EtherNet/IP).
- امکان پیادهسازی کنترل تدریجی (Modulating) و کنترل ON/OFF با یک فرمان مرکزی.
- مقاومت در برابر شرایط محیطی سخت و خطوط با سیکل کاری بالا.
کاربردهای عملی و تخصصی
شیر اکچویتور در حوزههای زیر کاربردی حیاتی دارد:
- پتروشیمی: کنترل دقیق دبی و فشار سیالات فرایندی و خطوط اضطراری.
- نفت و گاز: قطع و وصل سریع خطوط انتقال با امنیت Fail Safe و مقاومت انفجاری.
- صنایع غذایی و دارویی: تضمین کیفیت محصول با فرآیند کنترل دقیق جریان، دما و فشار.
- آب و فاضلاب: بهینهسازی مصرف و مدیریت هوشمند خطوط انتقال.
- نیروگاهها و خطوط بخار: کنترل هوشمند جریان و خودکارسازی عملیات شیرها. فروش شیر اکچویتور
چالشها و نکات اجرایی انتخاب و نصب شیر اکچویتور
- سازگاری سیگنال فرمان با اتوماسیون پروژه: بررسی نوع ورودی (4-20mA, 0-10V, پروتکل دیجیتال).
- ظرفیت گشتاور و نیرو: انتخاب بر اساس سایز و فشار کاری شیر.
- نوع اکچویتور و برند: توجه به کیفیت ساخت، گواهی های فنی (CE, ATEX, SIL).
- الزامات نصب و سرویس دورهای: نصب با توجه به استاندارد ISO، تست نشتی و راهاندازی اولیه با چکلیست مهندسی.
- آموزش تیم نگهداری: تهیه مستندات فنی، راهنمای سرویس، و تامین قطعات یدکی.
معیارهای انتخاب شیر اکچویتور مناسب پروژه
الف) مشخصات فنی و عملکردی
- گشتاور مورد نیاز (Torque): بر اساس نوع و سایز ولو، فشار سیال و دمای محیط محاسبه میشود
- نوع فرمان (ON/OFF–Modulating): برای کنترل دقیق یا فقط قطعوصل انتخاب متفاوت است
- تکرار سیکل (Duty Cycle): تناسب ظرفیت اکچویتور با تعداد سیکل عملکرد روزانه یا سالانه خطوط
ب) محیط کاری و ایمنی
- میزان رطوبت، دما، و محیطهای خورنده: انتخاب اکچویتور با پوشش یا متریال مقاوم مانند استیل یا آلیاژهای خاص
- موقعیت نصب: اکچویتورهای عمودی، افقی یا نصب در محیط بیابانی/دریایی باید بررسی شوند عمده شیر اکچویتور
ج) الزامات تعمیرات و نگهداری
- دسترسی به قطعات یدکی
- قابلیت سرویس دورهای بدون توقف کل خط
- مستندسازی و ارائه دفترچه فنی معتبر
جمعبندی تخصصی و فراخوان به اقدام
شیر اکچویتور راهکار پایدار و تخصصی برای ارتقاء سطح اتوماسیون صنعتی، افزایش امنیت و بهرهوری خطوط فرآیندی و مدیریت هوشمند پروژههاست. با انتخاب درست براساس نیاز عملیاتی و اجرای استاندارد، میتوان نهایت ایمنی، کنترل و صرفهجویی را تجربه کرد.
