باترفلای ولو BUTTERFLY VALVE
باترفلای ولو (Butterfly Valve) چیست؟ | بررسی کامل مشخصات، مزایا و کاربردها
در سیستمهای انتقال سیالات، استفاده از شیرآلات مناسب برای کنترل جریان اهمیت زیادی دارد. یکی از پرکاربردترین انواع شیرآلات صنعتی باترفلای ولو یا شیر پروانهای (Butterfly Valve) است. این شیر به دلیل ساختار ساده، وزن کم و عملکرد سریع در بسیاری از صنایع مورد استفاده قرار میگیرد.
در این مقاله به بررسی باترفلای ولو، نحوه عملکرد، مشخصات فنی، انواع و کاربردهای آن میپردازیم.
باترفلای ولو چیست؟
باترفلای ولو نوعی شیر صنعتی است که برای قطع، وصل یا تنظیم جریان سیال در خطوط لوله استفاده میشود. در این شیر یک دیسک یا صفحه دایرهای شکل در مرکز لوله قرار دارد که با چرخش آن مسیر جریان باز یا بسته میشود.
با چرخاندن دسته یا عملگر شیر به اندازه ۹۰ درجه، دیسک میچرخد و جریان سیال کنترل میشود.
اجزای اصلی باترفلای ولو
شیر پروانهای از چند بخش اصلی تشکیل شده است:
- بدنه شیر (Body)
- دیسک یا صفحه (Disc)
- ساقه یا استم (Stem)
- سیت یا نشیمنگاه (Seat)
- عملگر یا دسته (Handle / Actuator)
این اجزا باعث میشوند شیر بتواند جریان سیال را به سرعت و با دقت کنترل کند.
نحوه عملکرد شیر پروانهای
عملکرد باترفلای ولو بسیار ساده است. دیسک داخل شیر حول محور خود میچرخد.
دو حالت اصلی وجود دارد:
- حالت باز: دیسک در راستای جریان قرار میگیرد و سیال عبور میکند.
- حالت بسته: دیسک عمود بر مسیر جریان قرار میگیرد و مسیر بسته میشود.
این طراحی باعث میشود باترفلای ولو با چرخش سریع ۹۰ درجهای عمل کند.
انواع باترفلای ولو
باترفلای ولوها بر اساس نوع طراحی و اتصال به انواع مختلفی تقسیم میشوند.
1. باترفلای ولو ویفری (Wafer Type)
در این نوع شیر، بدنه بین دو فلنج قرار میگیرد.
ویژگیها:
- وزن کم
- نصب آسان
- قیمت مناسب
2. باترفلای ولو لاگ (Lug Type)
در این مدل، بدنه شیر دارای سوراخهای رزوهدار برای اتصال پیچها است.
ویژگیها:
- استحکام بیشتر
- مناسب برای خطوط صنعتی

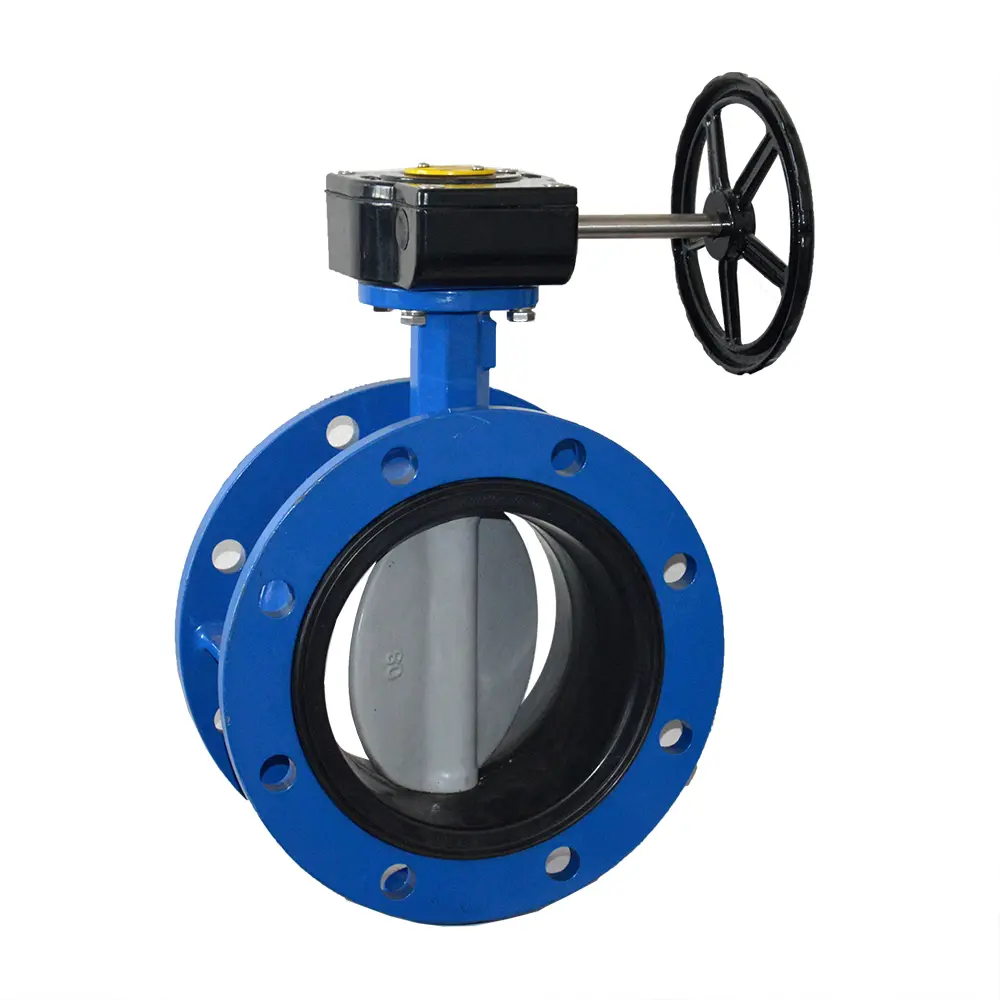

3. باترفلای ولو فلنجی
این نوع دارای فلنج در دو طرف بدنه است.
ویژگیها:
- مناسب برای خطوط بزرگ
- تحمل فشار بالا
4. باترفلای ولو با عملگر
در برخی کاربردها از عملگرهای مختلف استفاده میشود:
- عملگر دستی
- عملگر گیربکسی
- عملگر پنوماتیکی
- عملگر برقی
انتخاب نوع عملگر به شرایط عملیاتی و نوع سیستم بستگی دارد.
مشخصات فنی باترفلای ولو
در انتخاب باترفلای ولو باید به مشخصات فنی آن توجه کرد.
سایز شیر
این شیرها در سایزهای مختلف تولید میشوند:
- از 2 اینچ
- تا بیش از 60 اینچ در خطوط صنعتی بزرگ
فشار کاری
باترفلای ولوها معمولاً در کلاسهای فشاری مختلف تولید میشوند مانند:
- PN10
- PN16
- PN25
جنس بدنه
بدنه شیر پروانهای میتواند از متریالهای مختلف ساخته شود:
- چدن
- چدن داکتیل
- فولاد
- استنلس استیل
جنس دیسک
دیسک معمولاً از مواد زیر ساخته میشود:
- استنلس استیل
- چدن
- آلومینیوم برنز
مزایای باترفلای ولو
شیر پروانهای یکی از محبوبترین شیرآلات صنعتی است زیرا مزایای زیادی دارد.
مهمترین مزایا:
- وزن کم
- نصب آسان
- قیمت اقتصادی
- عملکرد سریع
- مناسب برای سایزهای بزرگ
- نگهداری آسان
معایب باترفلای ولو
در کنار مزایا، این شیر دارای برخی محدودیتها نیز هست:
- افت فشار نسبتاً بیشتر
- محدودیت در برخی کاربردهای فشار بالا
- قرار گرفتن دیسک در مسیر جریان
کاربردهای باترفلای ولو
باترفلای ولو در صنایع مختلف استفاده میشود.
مهمترین کاربردها:
- خطوط انتقال آب
- سیستمهای فاضلاب
- صنایع نفت و گاز
- نیروگاهها
- صنایع غذایی
- سیستمهای تهویه و HVAC
به دلیل وزن کم و قیمت مناسب، این شیر برای خطوط با قطر بزرگ بسیار مناسب است.
نکات مهم در انتخاب باترفلای ولو
برای انتخاب مناسب باید موارد زیر بررسی شود:
- نوع سیال
- فشار و دمای سیستم
- جنس بدنه و دیسک
- سایز لوله
- نوع اتصال
- نوع عملگر
انتخاب صحیح شیر میتواند باعث افزایش عمر سیستم و کاهش هزینههای نگهداری شود.
جمعبندی
باترفلای ولو یا شیر پروانهای یکی از پرکاربردترین شیرآلات صنعتی برای کنترل جریان سیالات است. این شیر به دلیل ساختار ساده، وزن کم، عملکرد سریع و قیمت مناسب در بسیاری از صنایع مورد استفاده قرار میگیرد.
انتخاب صحیح نوع باترفلای ولو بر اساس فشار، دما، نوع سیال و شرایط کاری میتواند عملکرد سیستم را بهینه کرده و طول عمر تجهیزات را افزایش دهد.
