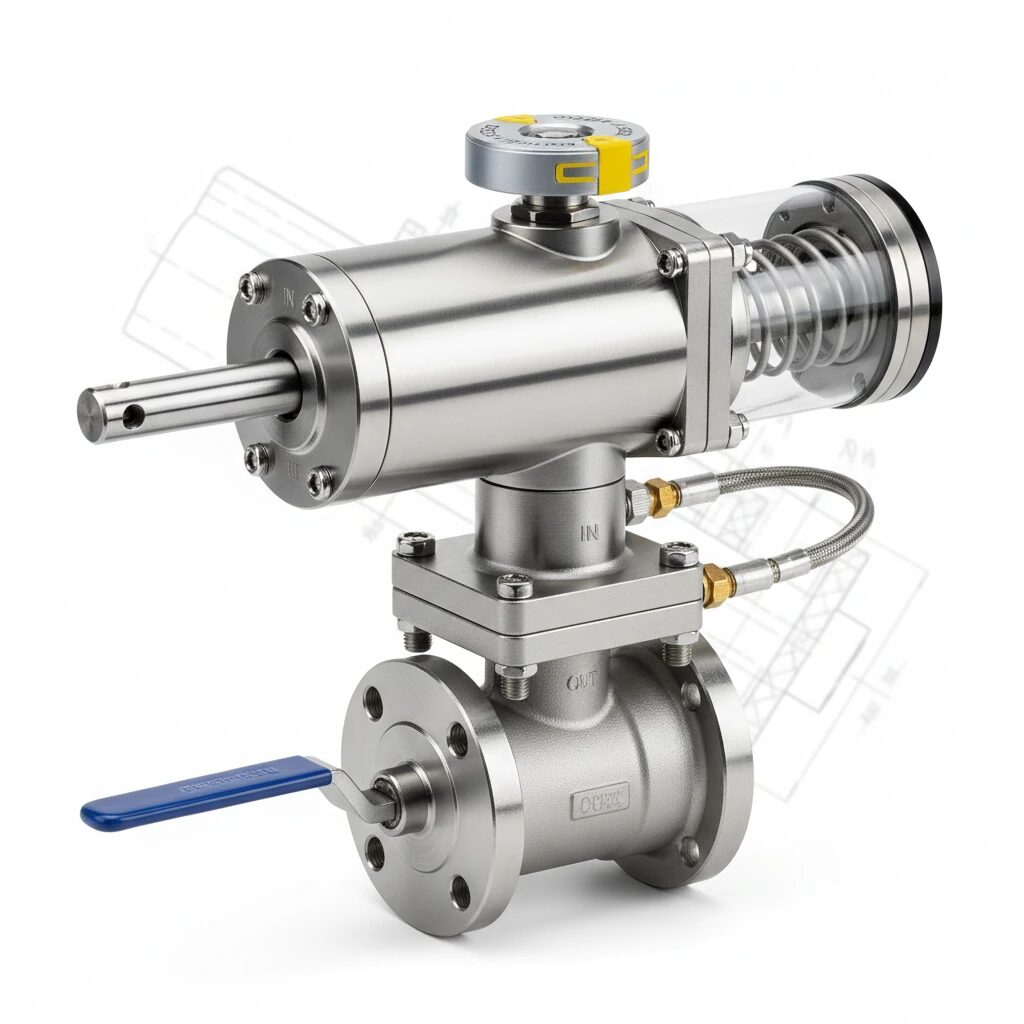

تعریف اکچویتور پنوماتیک
اکچویتور پنوماتیک دستگاه تبدیل انرژی هوای فشرده به حرکت مکانیکی (اغلب خطی یا دوار) است که با استفاده از سیگنال فرمان از PLC یا سیستم کنترل مرکزی، محرک باز و بسته شدن انواع شیر، دمپر، یا اجزای متحرک خطوط صنعتی خواهد شد. مشخصه کلیدی این عملگر، واکنش بسیار سریع، سادگی عملکرد و ایمنی ذاتی محیطی آن است که گزینهای ایدهآل برای محیطهای صنعتی، شیمیایی، معدنی و پالایشگاهی به شمار میرود.
اجزای اصلی اکچویتور پنوماتیک
- سیلندر (محفظه تحت فشار): محل تبدیل نیروی هوای فشرده به حرکت پیستون
- پیستون و شفت خروجی: ایجاد حرکت خطی یا دوار و انتقال آن به شیر یا مکانیزم
- درپوشها و سیلها: آببندی کامل و جلوگیری از نشت هوا
- ورودی و خروجی هوا (Port): برای دریافت و تخلیه سریع هوا
- فنر برگشت (در مدلهای فنر-برگشتی): بازگشت اتوماتیک به حالت اولیه در قطع هوا
- کویل و سوییچهای موقعیت (Optional): اعلام وضعیت باز/بسته یا موقعیت میانی به سیستمهای کنترل
مزایای اکچویتور پنوماتیک
- سرعت عملکرد بسیار بالا و تکرارپذیری عالی
- بدون نیاز به برق در مسیر حرکت (ایمنی ذاتی)؛ مناسب محیطهای حساس به انفجار (ATEX)
- قابل استفاده در اتوماسیون گسترده و خطوط بستهبندی، نفت، گاز، و مواد غذایی
- هزینه اولیه کمتر نسبت به مدلهای برقی یا هیدرولیکی
- نگهداری آسان و تعویض قطعات مصرفی با هزینه پایین
- مقاومت عالی در محیطهای آلوده، رطوبتی یا حاوی گردوغبار زیاد
- قیمت اکچویتور پنوماتیک
دستهبندی و انواع اکچویتور پنوماتیک
۱. نوع حرکت:
- خطی (Linear): ایجاد حرکت مستقیم (کنترل شیرهای کشویی، Push/Pull)
- دوار (Rotary): چرخش محور خروجی (کنترل Ball Valve یا Butterfly Valve)
۲. مکانیزم بازگشت:
- دوطرفه (Double Acting): برای هر مسیر (باز/بسته)، هوای فشرده تزریق میشود (کنترل دقیقتر، قدرت بالاتر)
- فنر برگشتی (Spring Return): در غیاب هوا، فنر اکچویتور را به موقعیت اولیه برمیگرداند (ایمنی اضطراری)
مراحل نصب و راهاندازی اکچویتور پنوماتیک
۱. انتخاب اکچویتور مناسب بر اساس گشتاور، فشار کاری و نوع شیر
۲. بررسی و آمادهسازی شیر یا دمپر (بررسی استاندارد فلنج و ابعاد)
۳. نصب مکانیکی (اتصال محکم بدون لقی و تراز دقیق با شیر)
۴. اتصال خطوط هوای فشرده (با استفاده از شیلنگ و اتصالات استاندارد، رعایت عدم نشتی)
۵. نصب و تست سوییچهای موقعیت و سنسورهای اعلام وضعیت
۶. راهاندازی اولیه:
- تست باز و بسته شدن، بررسی واکنش سریع و عدم نشتی
- تنظیم فشار ورودی بر اساس دستورالعمل سازنده
۷. کالیبراسیون و تعریف محدوده حرکت (Stop Adjustment) و اعلام وضعیت به سیستم کنترل مرکزی
نکات مهم نگهداری، سرویس و افزایش عمر اکچویتور پنوماتیک
- بازرسی و تعویض منظم سیلها و او-رینگها جهت اطمینان از عدم نشتی هوا
- تست سلامت شیلنگ و اتصالات و جلوگیری از رطوبت در مسیر هوای فشرده
- نظارت بر وضعیت فنر برگشتی و تعویض در صورت ضعف عملکرد
- پاکسازی محیط اکچویتور از آلودگی و غبار جهت افزایش عمر مفید
- ثبت سیکل کاری و آمار عملکرد برای برنامهریزی سرویس پیشگیرانه
- عمده اکچویتور پنوماتیک
چالشها و راهکارهای پروژهای
- تغییرات شدید دما یا رطوبت:استفاده از اکچویتورهای با متریال مقاوم به خوردگی و سیستم آببندی ویژه
- محیطهای انفجاری:انتخاب اکچویتور با تأییدیه ATEX و عدم استفاده از اجزای الکتریکی در نزدیکی
- عدم پایداری فشار خط هوای فشرده:نصب رگلاتور فشار و فیلتر رطوبت جهت جلوگیری از اختلال عملکرد
- نیاز به چرخه کاری بسیار بالا (High Cycle):انتخاب مدلهایی با عمر مکانیکی بالاتر و سرویسدهی سریع
نوآوریهای مدرن در اکچویتور پنوماتیک
- کنترل موقعیت هوشمند و بازخورد دیجیتال:جدیدترین اکچویتورهای پنوماتیک مجهز به سنسور موقعیت دیجیتال، سوییچهای Hall و قابلیت ارسال وضعیت بلادرنگ به سیستم PLC و اسکادا هستند؛ این امر باعث کاهش خطا، افزایش ایمنی و امکان خودعیبیابی در خطوط صنعتی میشود.
- مدیاتورهای کاهنده ارتعاش و نویز:استفاده از بدنههای کامپوزیتی، دیافراگمهای فنری و طراحی سیلهای ویژه برای کاهش لرزش و نویز عملیاتی اکچویتورهای پنوماتیک – خصوصاً در خطوط تولید مواد غذایی و دارویی.
- صرفهجویی انرژی و کاهش مصرف هوا:توسعه اکچویتورهایی با مکانیزم Double Chamber و سیستمهای میکروکنترل مصرف هوا، که سیکل کاری سریعتر و مصرف هوای فشرده کمتر دارند و هزینههای بهرهبرداری را در پروژههای بزرگ تا ۲۵٪ کاهش میدهند
فاکتورهای پیشرفته انتخاب اکچویتور پنوماتیک پروژهای
۱. فشار نامی و Overload:
باید بر اساس فشار کاری لحظهای، فشار پیک و ظرفیت کمپرسور انتخاب شود. توصیه به انتخاب اکچویتور با حداقل ۲۰٪ فشار اضافی نسبت به نیاز پروژه برای اطمینان از عملکرد پایدار.
۲. گشتاور عملیاتی:
بررسی منحنی گشتاور شیر یا دمپر، محاسبه دقیق نقطه شکست الگو و انتخاب اکچویتور با گشتاور خروجی کافی بر اساس سختترین شرایط کاری (Start یا Shut).
۳. عمر مکانیکی و سیکلکاری بالا:
پروژههای با سیکلهای روزانه بالاتر (High Cycle) نیازمند اکچویتور پنوماتیک با متریال مقاوم و قطعات مصرفی با عمر بالا (سیلهای تخصصی، شفت روکشدار، فنر صنعتی).
۴. سازگاری با محیط ویژه:
برای محیطهای خورنده، انفجاری یا پر گردوغبار، انتخاب بدنه یا قطعات با پوشش PTFE، Stainless Steel یا آلیاژهای خاص و تأییدیه ATEX ضروری است. فروش اکچویتور پنوماتیک
چالشهای اجرایی و راهکارهای عملیاتی
-
نوسانات فشار هوا در خط:
راهکار: نصب رگولاتور، فیلتر رطوبت و مخزن ضربهگیر در مسیر هوای فشرده. تنظیم دقیق فشار خروجی کمپرسور و پایش دائمی.
-
نشتی و افت عملکرد در سیلها:
راهکار: تعویض دورهای او-رینگها و سیلها، استفاده از متریال ضد سایش و روغنکاری منظم مجاز (مطابق دستورالعمل سازنده).
-
توقف اضطراری و Fail Safe:
در فرآیندهای حساس یا خطوط انتقال انرژی، استفاده از اکچویتور فنر-برگشتی و سوییچ اضطراری (Manual Override/Quick Shut) برای اطمینان از امنیت عملیات.
-
ایجاد تداخل مکانیکی فلنج و شفت:
راهکار: انجام تراز دقیق، کنترل اندازهگیری محوری و چک لیست نصب قبل از راهاندازی.
