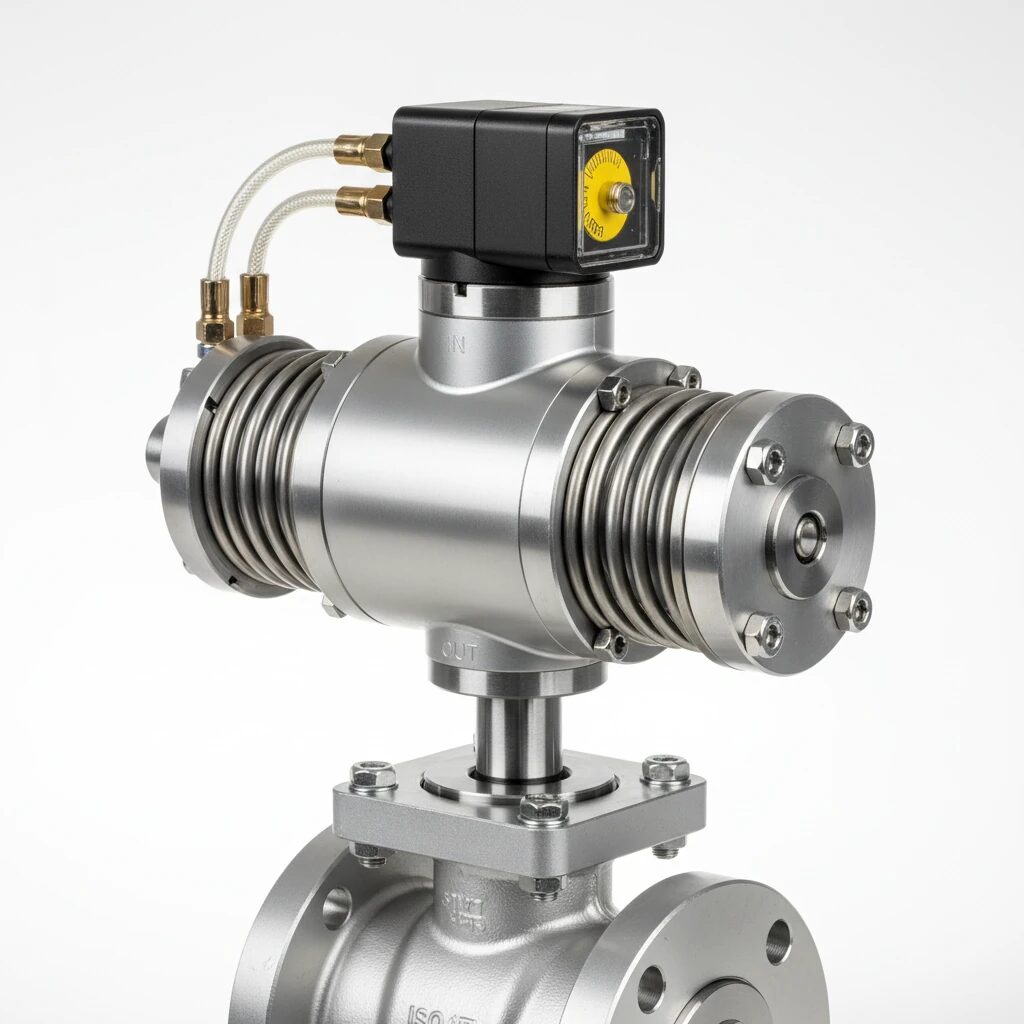

اکچویتور بادی (پنوماتیک) | راهکار مهندسی برای اتوماسیون شیرآلات و کنترل صنعتی
۱. تعریف کاربردی و جایگاه صنعتی اکچویتور بادی
اکچویتور بادی یا محرک پنوماتیکی به ابزاری اطلاق میشود که با استفاده از انرژی هوای فشرده، حرکت مکانیکی (معمولاً خطی یا چرخشی) را جهت باز و بسته شدن شیرآلات، دمپرها یا تجهیزات متحرک صنعتی تأمین میکند. این فناوری، نقطهای استاندارد و ایمن برای خطوط انتقال سیالات، فرایند بستهبندی، صنعت نفت و گاز و تأسیسات پالایشگاهی به حساب میآید.
۲. ساختار و اجزای تخصصی اکچویتور بادی
- بدنه و سیلندر: محلی برای تجمع و تبدیل انرژی هوای فشرده به حرکت
- پیستون/راک و پینیون (در نوع دوار): محرک ایجاد چرخش یا حرکت خطی
- فنر برگشتی (Spring Return): بازگردانی خودکار اکچویتور به وضعیت ایمن هنگام قطع انرژی
- پورتهای ورودی/خروجی: کنترل تزریق و تخلیه هوا
- سیلها و او-رینگها: تضمین آببندی و حذف نشتی
- سوییچها و فیدبک وضعیت: اعلام موقعیت به اتوماسیون یا اپراتور
- اتصالات فلنجی/شفت: نصب استاندارد روی انواع شیر (Ball, Butterfly, Gate …)
- خرید اکچویتور بادی
۳. انواع فناوری در اکچویتور بادی
الف) از نظر حرکت:
- خطی (Linear Actuator): حرکت مستقیم برای شیرهای کشویی، دمپر و محرکهای Push/Pull
- دورانی (Rotary Actuator): حرکت گردشی (۹۰ یا ۱۸۰ درجه) مخصوص شیرهای توپی و پروانهای
ب) از نظر مکانیزم عملکرد:
- دوطرفه (Double Acting): کمپرس هوا برای حرکت رفت و برگشت؛ مناسب کنترلهای سخت و چرخه بالا
- فنر برگشتی (Spring Return): ایمنی اضافی؛ هنگام قطع انرژی، فنر به طور خودکار شیر را به وضعیت بسته/ایمن بازمیگرداند
۴. مزایای رقابتی اکچویتور بادی نسبت به سایر محرکها
- سرعت واکنش بسیار بالا (مناسب خطوط پرسرعت صنعتی)
- ایمنی انفجاری (ATEX): بدون اجزای برقی، کاملاً ایمن در محیطهای حساس
- هزینه اولیه و تعمیرات پایین
- عمر مفید بالا در سیکل کاری سنگین
- تعمیر و قطعات قابل تعویض با پشتیبانی گسترده صنعتی
- سازگاری با هوای مرطوب، گرد و غبار یا محیطهای خورنده با متریال تخصصی
- قیمت اکچویتور بادی
۵. معیارهای کلیدی انتخاب اکچویتور بادی
راهنمای پروژهای
- گشتاور خروجی (Nm): باید با منحنی گشتاور شیر تطبیق کامل داشته باشد
- فشار کاری (Bar): انتخاب بر اساس حداقل، حداکثر و نوسان خط هوای فشرده
- فناوری آببندی و متریال: مقاوم به خورندگی/سایش بر اساس محیط (Stainless, PTFE, Nickel Plated)
- انواع سوییچ، نمایشگر وضعیت و تجهیزات فرمان
- کالیبره بودن دقیق بازه حرکتی و قابلیت اتصال به سیستم کنترل (PLC، DCS)
- استاندارد فلنج و نوع اتصال مکانیکی
- تطابق با استاندارد جهانی (ISO 5211، CE، ATEX)
۶. مراحل اجرایی نصب و راهاندازی اکچویتور بادی
- انتخاب اکچویتور متناسب با شیر از لحاظ گشتاور و ابعاد
- کنترل و آمادهسازی بستر نصب (فلنج/شفت) مطابق استاندارد ISO
- نصب محکم و تراز اکچویتور روی شیر، اطمینان از عدم لقی یا گیر مکانیکی
- اتصال خطوط هوا و تست عدم نشتی
- تنظیمات فیدبک موقعیت یا سوییچ مکانیکی/مغناطیسی
- راهاندازی اولیه (Commissioning):
- تنظیم فشار
- تست باز/بسته کردن پیاپی
- بررسی واکنش فنر برگشتی (در مدلهای Spring Return)
- اعلام تحویل و درج گزارش تست در سامانه نگهداری
۷. توصیههای نگهداری و سرویس حرفهای
- برنامهریزی بازدید سیلندر و تعویض دورهای سیلها
- چک منظم فیلتر هوا و اطمینان از کیفیت کمخطر خط هوای فشرده
- روانکاری دورهای (در مدلهای مجاز) و سرویس بادگیرها
- تست سوییچ موقعیت و بازبینی اتصالات مکانیکی/برقی
- عمده اکچویتور بادی
- آرشیو شناسنامه سرویس و تاریخچه عملکرد در سیستم CMMS
۸. چالشهای فنی و راهکارهای پروژهای
- شرایط دمای شدید: انتخاب متریال مقاوم (سیل و بدنه)
- نوسان فشار: نصب رگولاتور و ذخیرهساز ضربهگیر
- خوردگی/گرد و غبار: پوششدهی اختصاصی بدنه (Epoxy/SS/PTFE)
- تداخل مکانیکی: کنترل ابعاد نصب بر اساس نقشه ساخت
۹. مطالعات موردی و مزیت رقابتی
- واحدهای پتروشیمی و خطوط انتقال گاز:اکچویتور بادی فنر برگشتی با استاندارد ATEX باعث افزایش ایمنی و کاهش زمان Shutdown به زیر ۱ دقیقه شده است.
- صنایع بستهبندی:نصب اکچویتور دوطرفه بر روی دمپر خطوط، موجب افزایش ظرفیت تولید روزانه تا ۲۵٪ و کاهش خاموشی خط شده است.
نقطه تمایز فناوری اکچویتور بادی در بازار جهانی
-
پذیرفتهشدهترین تکنولوژی برای محیطهای انفجاری:
اکچویتور بادی بهدلیل فقدان اجزای برقی در مسیر قدرت، تنها راهکار جایگزین برای خطوط فرایندی نفت، گاز، پتروشیمی و محیطهای SIL2/SIL3 است که به تأییدیه ATEX نیاز دارند.
-
مدرنسازی خطوط با پروتکلهای فیدبک هوشمند:
بسیاری از مدلهای جدید اکچویتور بادی، قابلیت اتصال یکپارچه به پوزیشنرهای دیجیتال، فیدبک وضعیت PROFIBUS/FOUNDATION Fieldbus و حتی تحلیلگر سیکل دارند که ثبت و مانیتورینگ لحظهای سلامت محرکها را ممکن میسازد.
-
مکانیزمهای نوین آببندی:
طراحی جدید سیلهای Verseal/Quad-Ring با جنس کامپاند پلیمر مهندسی، نهتنها طول عمر آببندی را دو برابر میکند، بلکه تحمل فشار کاری و دمایی اکچویتور را تا ۱۲۰ درجه سانتیگراد و ۱۲ بار افزایش میدهد. فروش اکچویتور بادی
استانداردها و گواهینامههای بینالمللی اکچویتور بادی
اکچویتورهای بادی صنعتی باید بر اساس مدارک بینالمللی زیر انتخاب شوند:
- ISO 5211: استاندارد فلنج و سیستم نصب یکنواخت
- IEC 61508/ATEX: الزامات سیگنالینگ ایمن، استفاده در محیطهای با خطر انفجار
- SIL2/SIL3 Certified: مورد نیاز سیستمهای ایمنی عملکردی
- CE, PED, RoHS: الزامی برای تأییدیه واردات، صادرات و حفاظت زیستمحیطی
