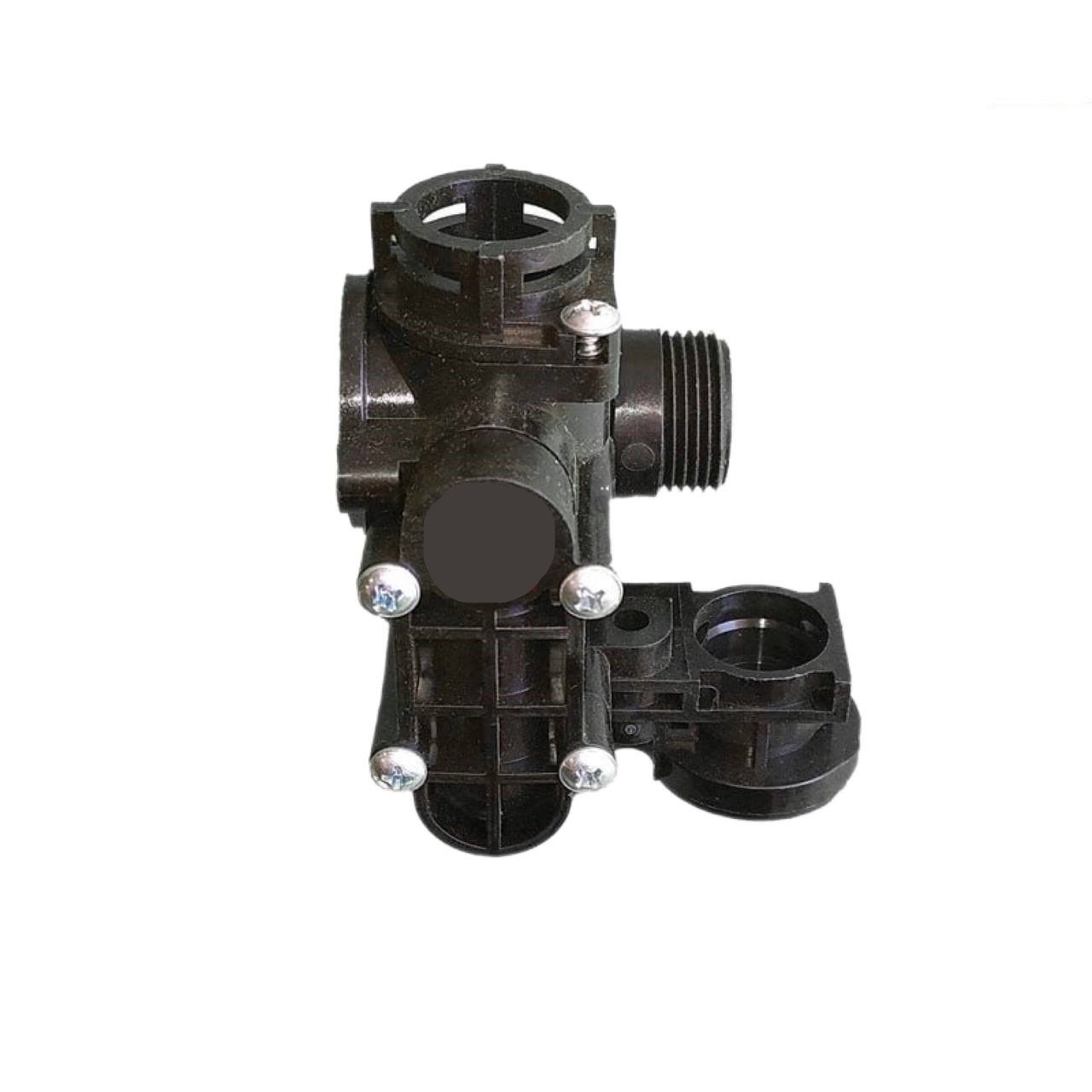

هیدرو بلوک یا بلوک هیدرولیک چیست؟
هیدرو بلوک (بلوک هیدرولیک) چیست؟ قلب تپنده و مرکز کنترل سیستمهای هیدرولیک
در سیستمهای هیدرولیک قدیمی، اتصال پمپ، شیرآلات کنترل فشار، کنترل جهت و جکها به وسیله شلنگها و لولههای متعدد انجام میشد. این روش نه تنها فضای زیادی را اشغال میکرد، بلکه احتمال نشتی روغن از اتصالات را به شدت افزایش میداد و عیبیابی سیستم را به یک کابوس تبدیل میکرد. برای حل این مشکل، قطعهای به نام هیدرو بلوک (Hydroblock) یا منیفولد هیدرولیک (Hydraulic Manifold) ابداع شد.
هیدرو بلوک به عنوان بستر ارتباطی و مرکز توزیع روغن عمل میکند و تمام شیرآلات روی آن سوار میشوند. در این مقاله به بررسی دقیق ساختار، انواع و مزایای بلوکهای هیدرولیک میپردازیم.
هیدرو بلوک (بلوک هیدرولیک) چیست؟
هیدرو بلوک یک قطعه فلزی صلب (معمولاً از جنس آلومینیوم، چدن یا فولاد) است که داخل آن مسیرها، سوراخها و کانالهای متعددی با تکنولوژی سوراخکاری دقیق (Drilling) ایجاد شده است. این کانالهای داخلی وظیفه انتقال جریان روغن بین شیرآلات مختلف و پورتهای ورودی و خروجی را بر عهده دارند.
به جای اینکه خروجی یک شیر کنترل جهت را با شلنگ به ورودی یک شیر قفلکن وصل کنیم، هر دو شیر را روی یک هیدرو بلوک نصب میکنیم و ارتباط آنها از طریق کانالهای ماشینکاریشده در دلِ بلوک برقرار میشود.
انواع هیدرو بلوک از نظر ساختار و طراحی
بلوکهای هیدرولیک با توجه به طراحی سیستم به سه دسته اصلی تقسیم میشوند:
۱. بلوکهای زیرشیری ساده (Single Station Subplates)
سادهترین نوع بلوک است که معمولاً برای نصب تنها یک شیر کنترل جهت (مثلاً شیرهای صندلی پورت استاندارد CETOP) طراحی میشود. این بلوکها دارای پورتهای ورودی (P)، تخلیه (T) و پورتهای کاری (A و B) در طرفین یا زیر بلوک هستند.
۲. بلوکهای چند ایستگاهی یا مدولار (Multi-Station Manifolds)
این بلوکها اجازه میدهند چندین شیر کنترل جهت به صورت موازی یا سری در کنار یکدیگر روی یک بلوک واحد نصب شوند. این ساختار در یونیتهای هیدرولیک صنعتی (پاورپکها) بسیار رایج است و باعث تجمیع کامل شیرآلات در یک نقطه میشود.
۳. بلوکهای سفارشی یا مجتمع (Custom Integrated Manifolds)
این بلوکها به طور اختصاصی برای یک دستگاه یا ماشین خاص طراحی میشوند. در این طراحی، شیرهای کارتریجی (Cartridge Valves) درون خود بلوک پیچ میشوند و نیاز به شیرهای بلوکی بزرگ روی کار برطرف میشود. این مدل سبکترین، فشردهترین و بهینهترین حالت هیدرو بلوک است.
جنس بدنه هیدرو بلوک؛ کدام متریال بهتر است؟
جنس بلوک ارتباط مستقیمی با فشار کاری سیستم و محیط نصب دارد:
- آلومینیوم (Aluminum): معمولاً از گرید T6-6061 یا ۷۰۷۵ ساخته میشود. وزن بسیار سبکی دارد، ماشینکاری آن آسان است و برای فشارهای کاری پایین تا متوسط (تا حداکثر ۲۱۰ بار) بسیار مناسب است.
- چدن (Cast Iron / Ductile Iron): برای سیستمهایی با فشار کاری بالاتر و تنشهای ارتعاشی بالا مناسب است. مقاومت به سایش رزوه در این بلوکها بسیار بهتر از آلومینیوم است.
- فولاد (Steel): گرانترین و مقاومترین گزینه است. برای سیستمهای هیدرولیک با فشار بسیار بالا (بیش از ۳۵۰ بار) و شرایط محیطی خشن یا صنایع نظامی استفاده میشود.
مزایای کلیدی استفاده از هیدرو بلوک در سیستم هیدرولیک
استفاده از بلوک هیدرولیک به جای لولهکشی سنتی، مزایای فنی و اقتصادی متعددی دارد:
- کاهش چشمگیر خطر نشتی روغن: با حذف شلنگها، اتصالات، زانوها و سهراهیهای واسطه، نقاط مستعد نشتی (Leak Points) در سیستم به حداقل میرسد.
- طراحی فشرده و صرفهجویی در فضا: هیدرو بلوک به طراح این امکان را میدهد که حجم زیادی از شیرآلات را در یک فضای بسیار کوچک جا دهد.
- کاهش افت فشار: کانالهای داخلی بلوک دارای مسیرهای مستقیم و بهینه هستند که اصطکاک و توربولانس (آشفتگی) جریان روغن را کاهش داده و راندمان سیستم را بالا میبرند.
- عیبیابی و تعمیرات آسان: تمرکز تمام شیرها در یک نقطه (روی بلوک)، تست فشار، تعویض شیرها و تنظیم مجدد سیستم را برای تکنسین بسیار سادهتر میکند.
- ظاهر شکیل و مهندسیشده: استفاده از بلوک هیدرولیک به دستگاه ظاهری مدرن، تمیز و حرفهای میبخشد.
نکات مهم در طراحی و نگهداری هیدرو بلوک
برای اینکه عملکرد هیدرو بلوک در طولانیمدت تضمین شود، رعایت نکات زیر ضروری است:
- پاکسازی ذرات و پلیسهها بعد از ماشینکاری: وجود پلیسههای ریز ناشی از سوراخکاری کانالهای داخلی میتواند به محض استارت سیستم، شیرآلات گرانقیمت را مسدود و خراب کند. بلوک باید پیش از مونتاژ کاملاً اسیدشویی و شستشو داده شود.
- سفت کردن پیچها با آچار گشتاور (تورکمتر): سفت کردن بیش از حد پیچهای نگهدارنده شیرها روی بلوک میتواند باعث تغییر شکل جزئی کانالهای داخلی و قفل شدن اسپول شیرها شود.
- سلامت اورینگهای زیر شیر: آببندی بین شیرها و بلوک از طریق اورینگهای تخت (Interface O-rings) انجام میشود. در زمان تعویض شیرها، حتماً از اورینگهای نو و چربشده استفاده کنید.
جمعبندی
هیدرو بلوک یا بلوک هیدرولیک، شاهراه ارتباطی سیال تحت فشار در سیستمهای مدرن است. این قطعه با حذف اتصالات اضافی، نه تنها راندمان و امنیت سیستم را افزایش میدهد، بلکه هزینههای نگهداری و خطرات زیستمحیطی ناشی از نشتی روغن را به شدت کاهش میدهد. در طراحی هر سیستم هیدرولیک صنعتی استاندارد، استفاده از هیدرو بلوک یک ضرورت مهندسی است، نه یک آپشن اختیاری.
